动力电池测试解决方案 - 电子负载篇
2022-08-30


一,行业背景

受益于全球新能源市场的发展,近年来动力电池市场大幅增长,装机量从2017年的64.3GWh增至2021年的293.7GWh,年复合增长率达46.2%。而作为全球第一序列的中国动力电池行业,年出货量已增至全球占比的61%。随着市场需求倍增,国家陆续出台了相应政策法规,引导动力电池行业采用先进技术、加强安全规范、提高产品质量。因而对于厂商来说,提高产线效率的同时,保证动力电池生产质量和使用安全势在必行。

二,标准解读

根据国家对动力电池相关标准规范,分析提炼对电气安全性能的相关要求,进行部分解读:

三,电气性能测试需求

      静态测试

动力电池放电测试,关心电池的容量、放电时间、截止电压,过放保护;

放电曲线分析等。

瞬态测试

模拟电池工作中,后级真实部件启动、堵转、正常运行、休息的过程;

模拟电池工作中,某一触发时段电压电流波形监测。

四,动力电池测试解决方案


动力电池电性能测试,对电子负载的动态性、快速性、可靠性提出了极高要求。艾诺仪器直流电子负载AN23600E系列功能丰富、功率密度大、精度高、负载适应性强。

(1)动力电池静态测试-电池模式(BATY)

艾诺直流电子负载AN23600E,设有专属电池模式,可满足动力电池静态测试需求。

首先可设置定电流、定电阻、定功率三种区别模式进行电池容量测试。在电池测试模式下可编程设置关断时间、关断电压、关断电容量作为中断电池测试的条件,三个参数彼此独立,满足其一,系统将中断拉载,并显示关断时条件。其中关断电容量可设置为0(Ah/Wh),则负载将只以关断时间、关断电压作为判断条件。测试过程中,可观测电池的电压、放电电流,负载功率、电池已放电容量、电池放电时间。


同时,AN23600E系列电子负载配有专业的上位机软件,可以实时显示放电过程曲线。

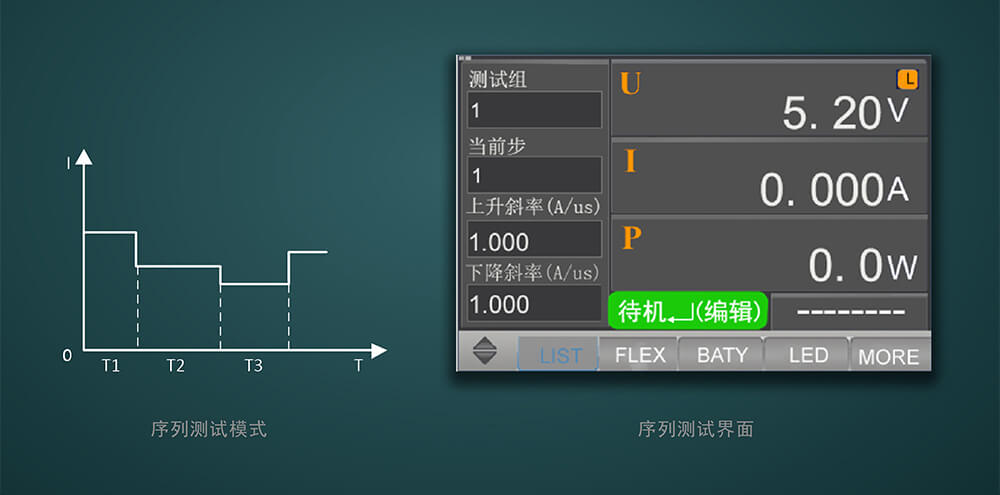

(2)动力电池瞬态测试-序列模式(LIST)

动力电池工作中,后级真实部件启动、堵转、正常运行、休息等过程交替进行,对其进行极限考验。直流电子负载AN23600E的LIST功能,能有效模拟出各种工作过程。序列测试(LIST功能),最多可编辑8组数据,每组可编辑200步,每步可编辑0-100s范围的执行时间。


同时,也可以通过上位机软件编辑LIST参数合显示波形。


此外电池调试验证中,需要某一触发时段电压电流波形数据,用户可以使用电子负载AN23600E的数据采集功能,配合触发源启动抓取瞬间电压、电流的数据,使用上位机软件将数据点绘制成波形呈现,并导出测试excel数据。

采样时间:1-40微秒;解析度:1微秒

采样点数:1~1024(总采样点数)

触发源:Load on/Load off/TTL/BUS/Manual
