产品概述

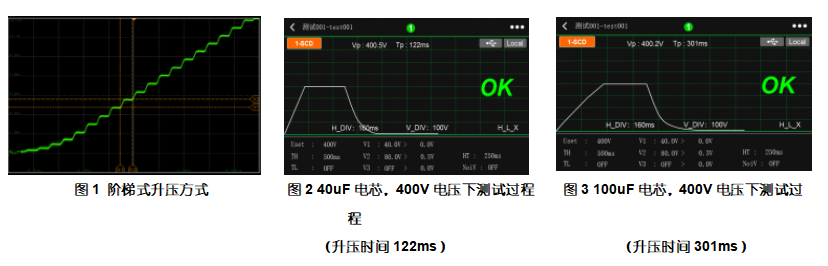

　　艾诺公司ANBTS7202系列大容量脉冲式锂电池芯短路测试仪，采用阶梯脉冲升压方式，通过实时、全程监测电压的微小跌落，有效检测出锂电池芯因隔离膜破损、褶皱、穿孔、异物和毛刺等原因造成的绝缘短路、微短路等不合格电芯和可疑电芯。(阶梯脉冲升压方式，满足、ISC2110-1、EC60243-1.ASTMD149-2009《绝缘材料电气强度试验方法》)

　　ANBTS7202系列广泛应用于叠片、卷绕、电芯装配以及注液前等工序，适用于100nF-100000nF静态容值的注液前锂电池芯的正极极片与负极极片之间，以及正极极耳、负极极耳与电芯外壳之间的绝缘性能测试。

产品特点

　　※ 全程监控：阶梯脉冲波形实时、全过程监测，有效识别局部微短路放电;

　　※ 高速度：毫秒级测试速度，检测效率高;

　　※ 宽量程：输出电压50~1000v可调，等效容值100~ 100000nF;

　　※ 数据存储：本地存储测试数据、测试波形，并且支持U盘导出;

产品应用

　　有效检测出锂电池芯因隔离膜破损、褶皱、穿孔、异物和毛刺等原因造成的绝缘短路、微短路等不合格电芯和可疑电芯

技术规格

产品型号	BTS7202		BTS7202X
功能配置	阶梯脉冲短路
脉冲短路测试【选配三通道】
输出电压	范围：（50~ 1500）VDC，分辨率：1V，误差：±（1%×设定值+2V）；	范围：（50~ 1000）VDC，分辨率：1V，误差：±（1%×设定值+2V）
测试时间	范围：10ms～3000ms；分辨率：1ms；误差：±（0.5%的设定值+2ms）
判断参数	上升跌落V1（0~100%）、保持跌落V2（0~100%）、放电跌落V3（0~100%）、分辨率0.1V
电芯静电容量	0-500nF，500nF-15000nF	0-500nF，500nF-20000nF，20000nF-300000nF，
其它规格
供电电源	AC220V±10%，47～63Hz
显示操作	LCD、5吋彩显、触摸屏
输出接口	RS232C、LAN 、PLC、USB（U盘数据存储）
外形尺寸mm（W×H×D）	21388360	300133380
