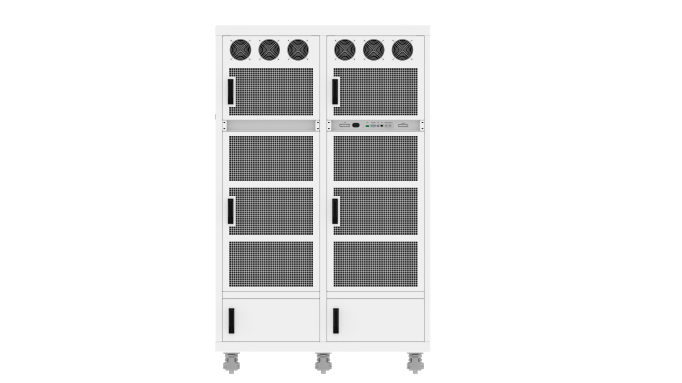

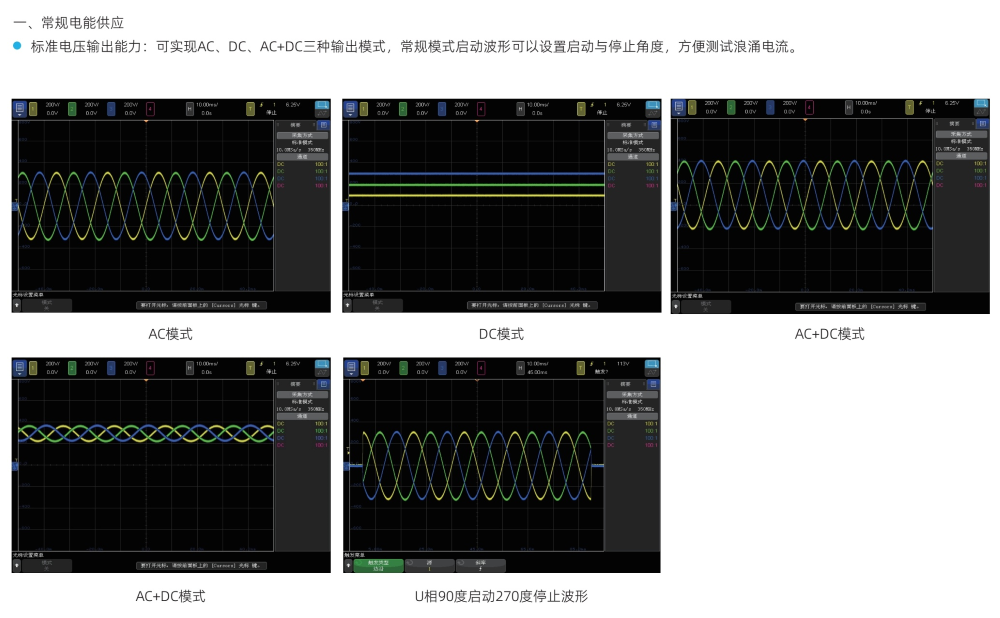

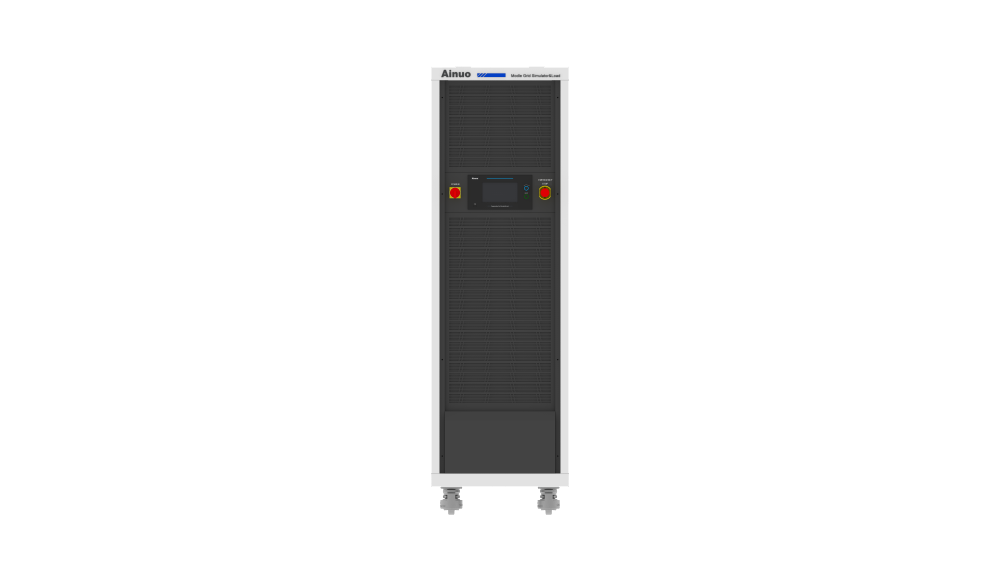

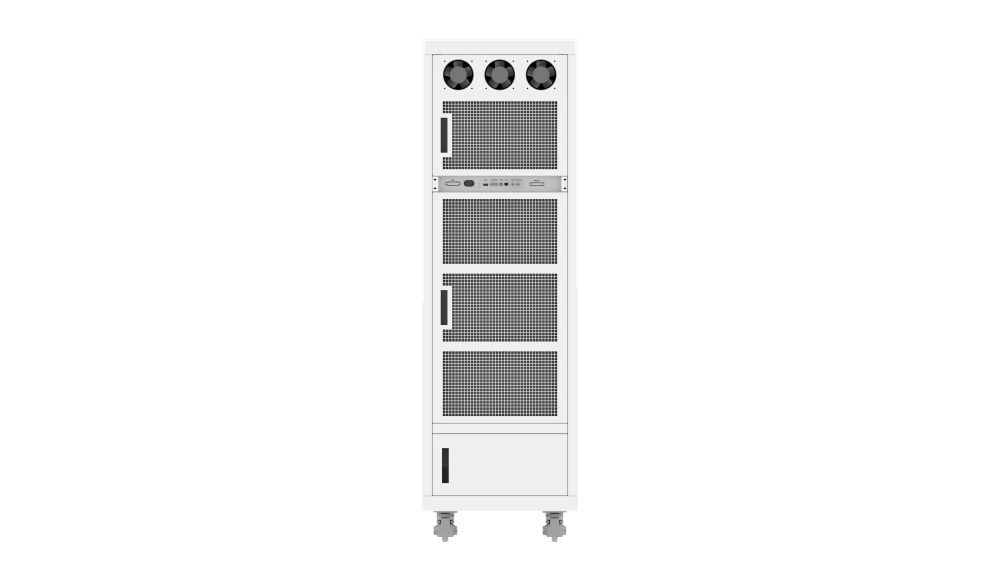

ANMGL系列模块化可回馈交流源载一体机，采用专业数字化控制方式与功率变换技术，为交流负载和整流型负载等，提供精密的电源输入。产品具备四象限工作能力，可大量节省能源消耗以降低运行成本；能够设置波形开关机角度，供测试浪涌电流及输出维持时间，可设定电压及频率的变动率，用来扫描待测物电源输入规格 范围。电源模式可以模拟市电异常瞬升、瞬降、短路、抖动等现象，模拟市电波形失真，能够提供精确且快速的电力参数的测量。 交流负载模式可吸收满容量能量并进行高效率的电网回馈，减少电能消耗；具有多种负载模式可供选择，以满足不同测试工况。 ANMGL系列模块化可回馈交流源载一体机，具有卓越的输出品质， 广泛应用于光伏、新能源汽车等行业实验室和生产线。

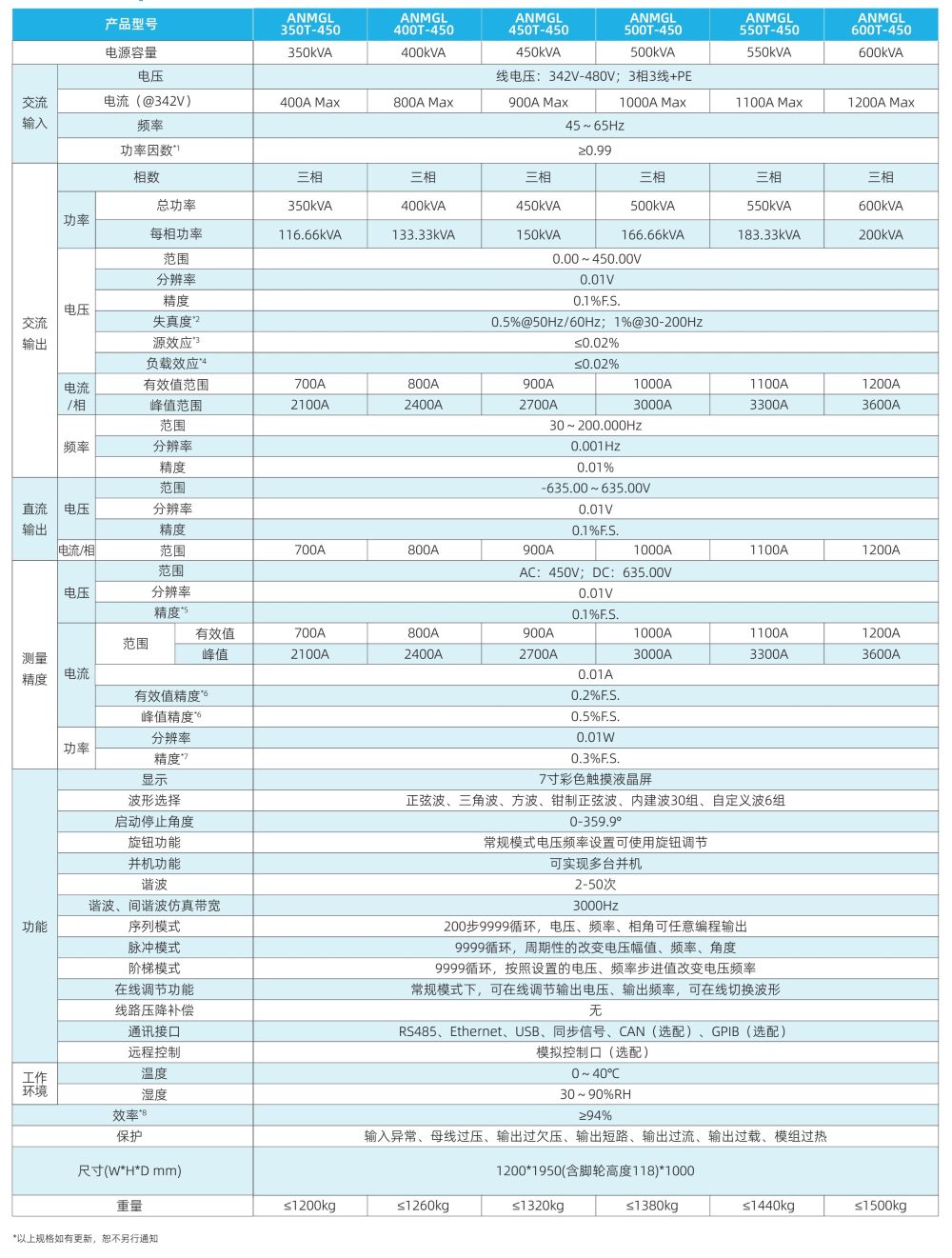

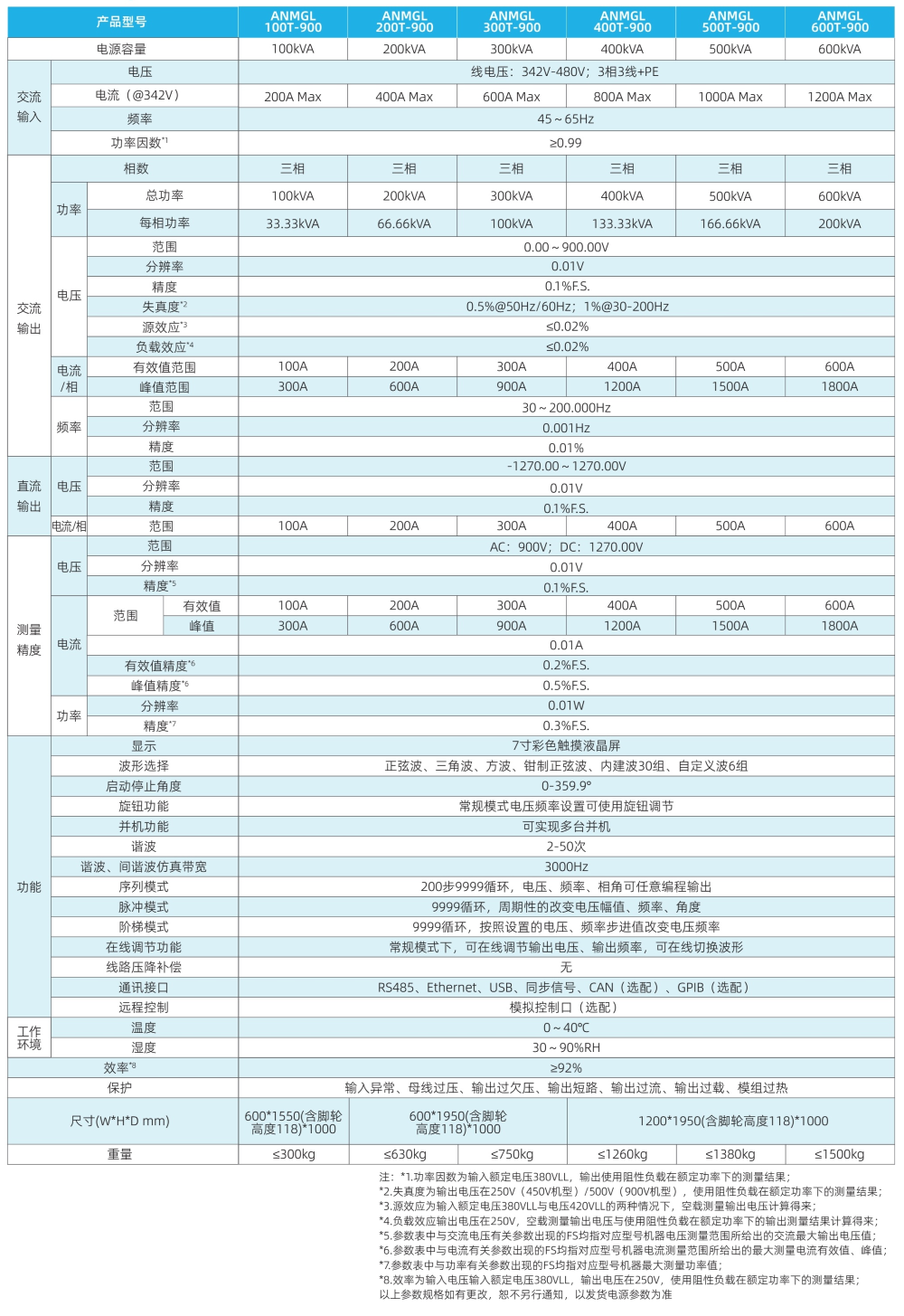

产品电源特点

• 专业的SPWM技术、FPGA数字处理技术和高功率模块化技术；

• 具备100%额定功率回馈电网功能，电源能够四象限运行；

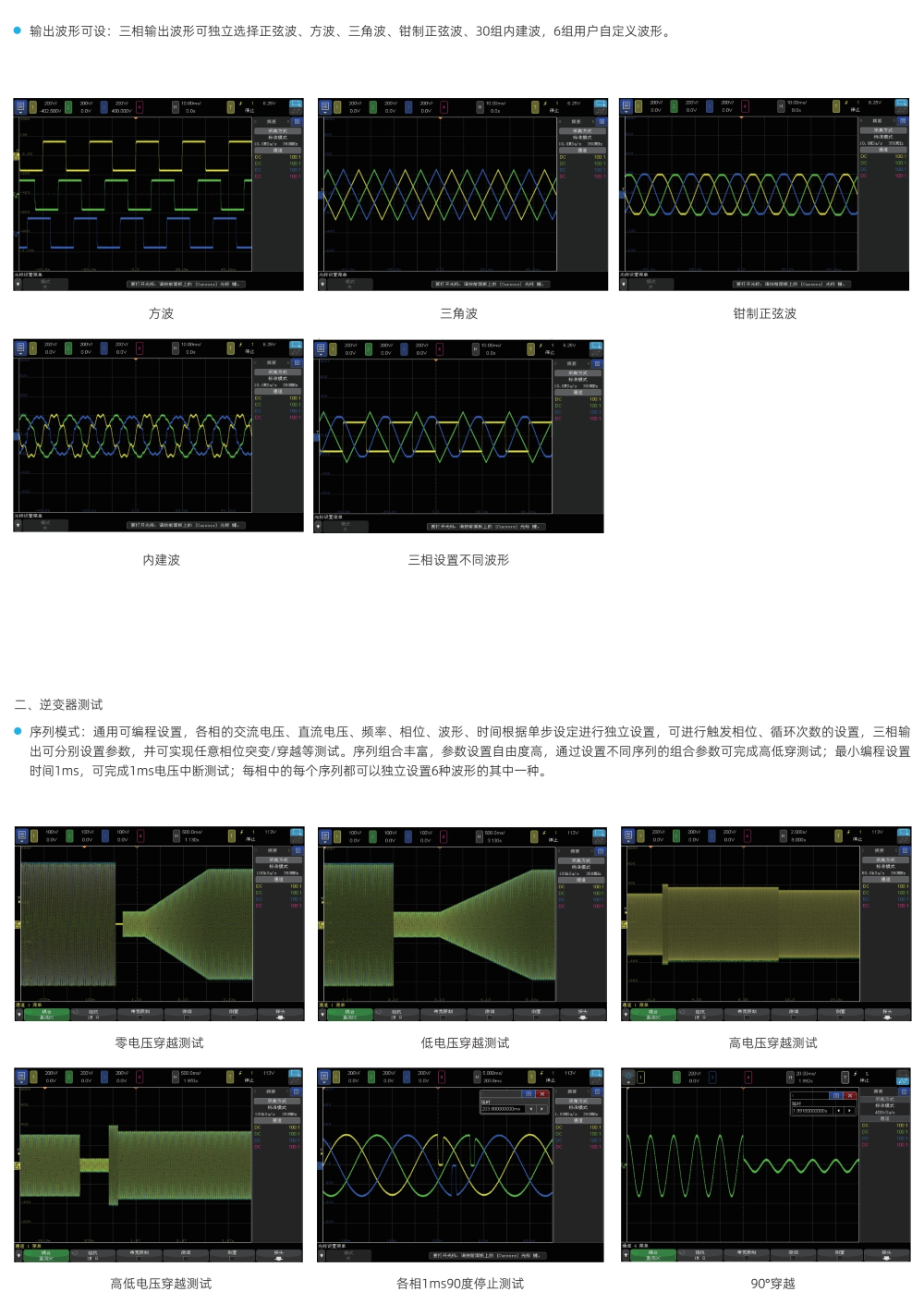

• 谐波2-50次合成功能，间谐波合成带宽3000Hz；

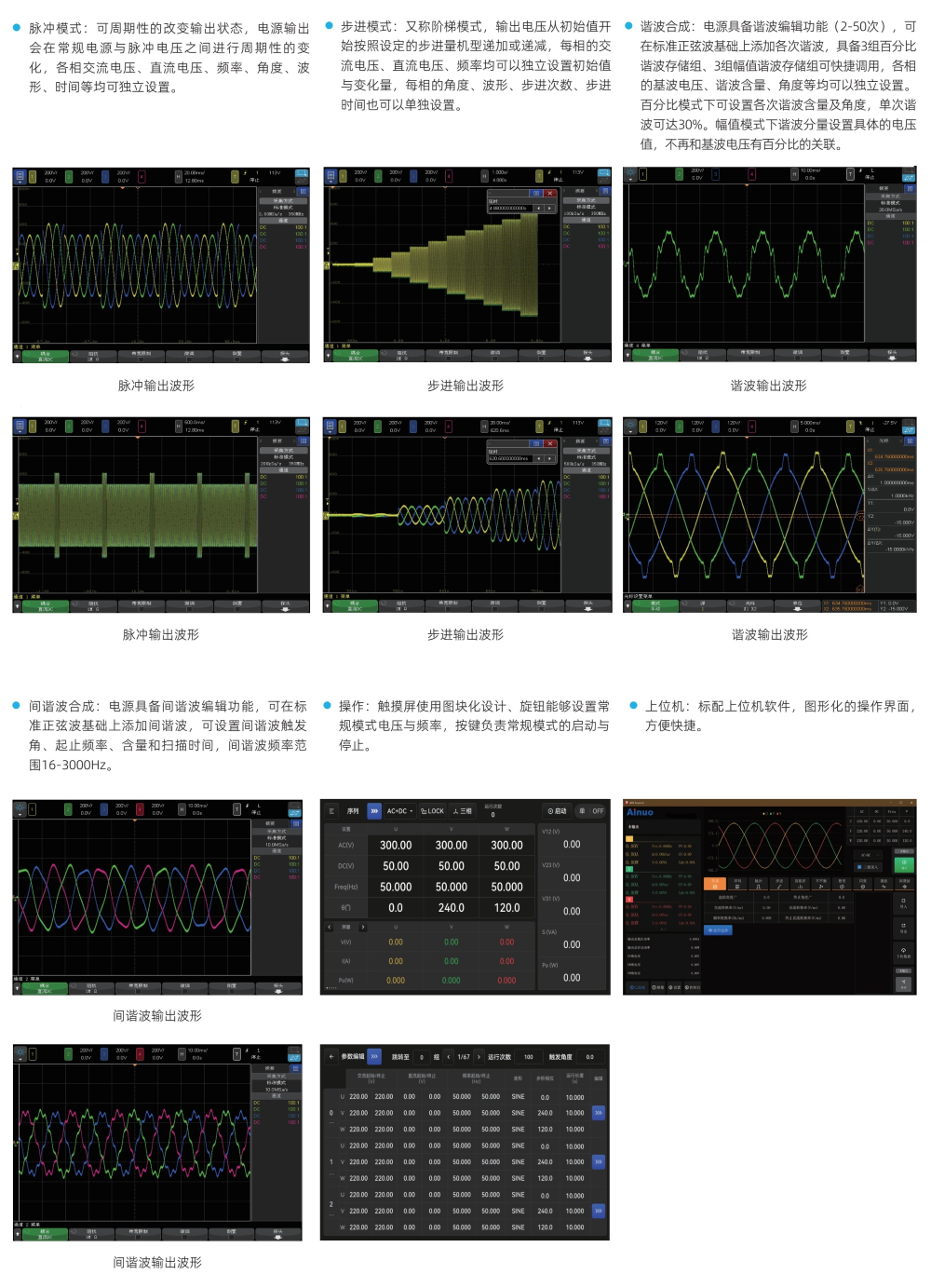

• 具有序列、脉冲、步进等三种编程功能，模拟实际电网中的干扰；

• 7寸液晶显示，操作方便快捷；

• 标配RS485、USB、Ethernet通讯接口，可选配RS232、CAN、GPIB通讯接口；

• 上位机软件，可通过上位机实现任意波形和设置参数的导入导出。

负载功能特点

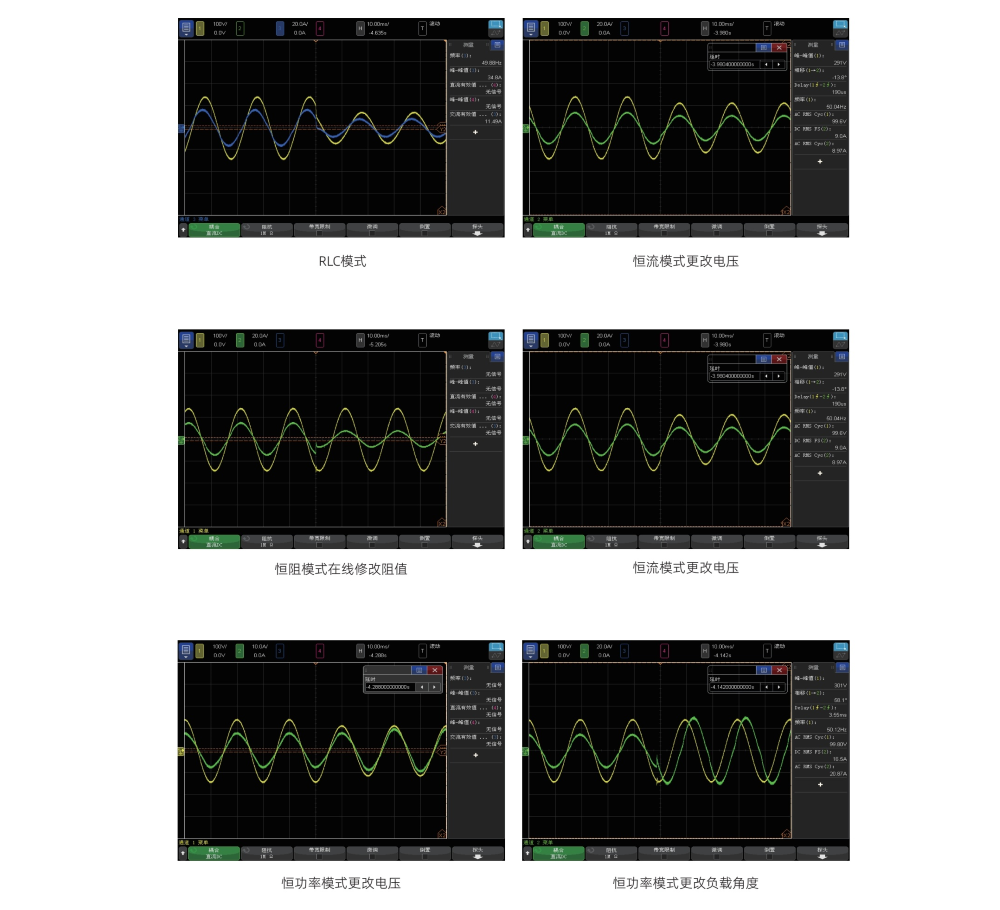

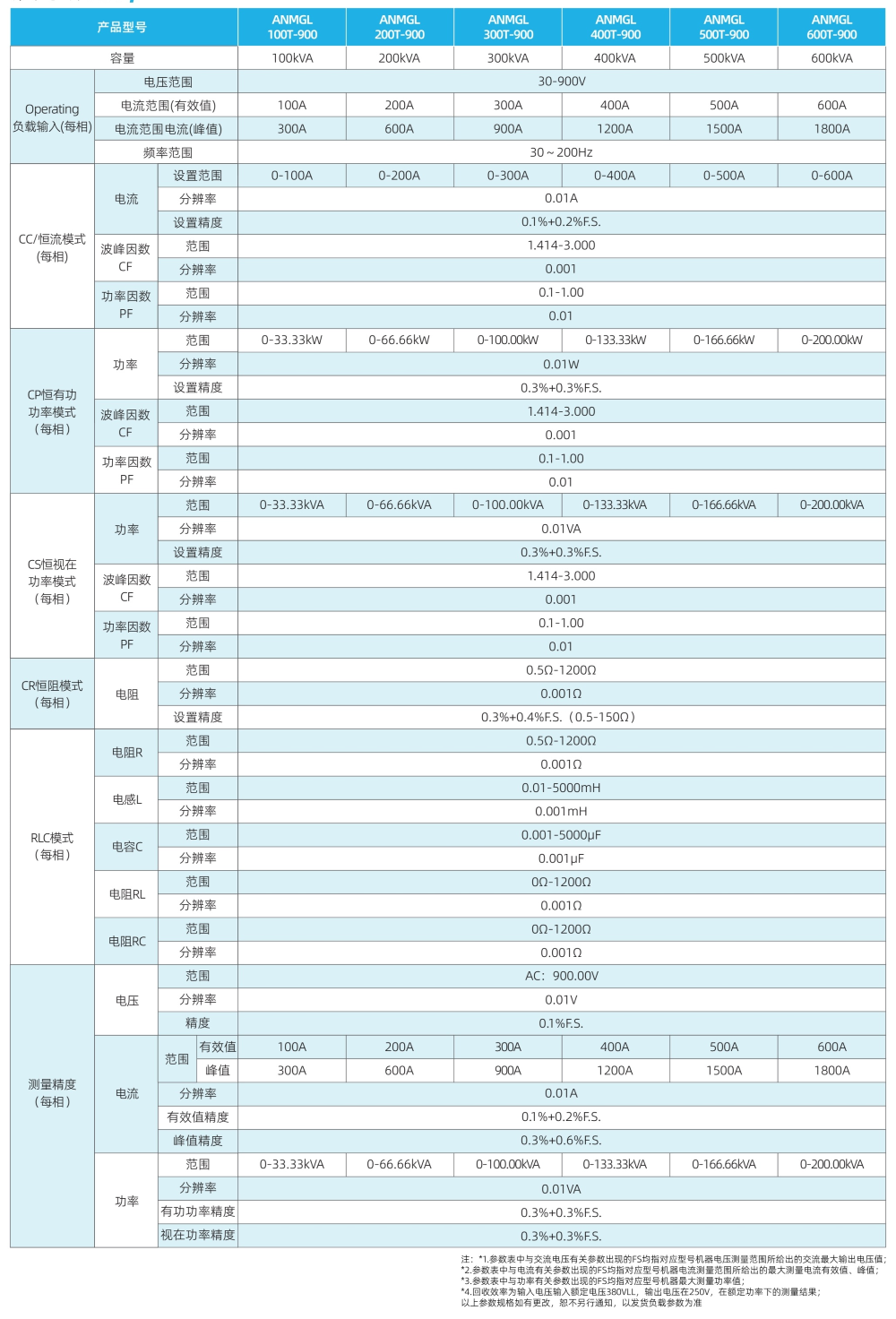

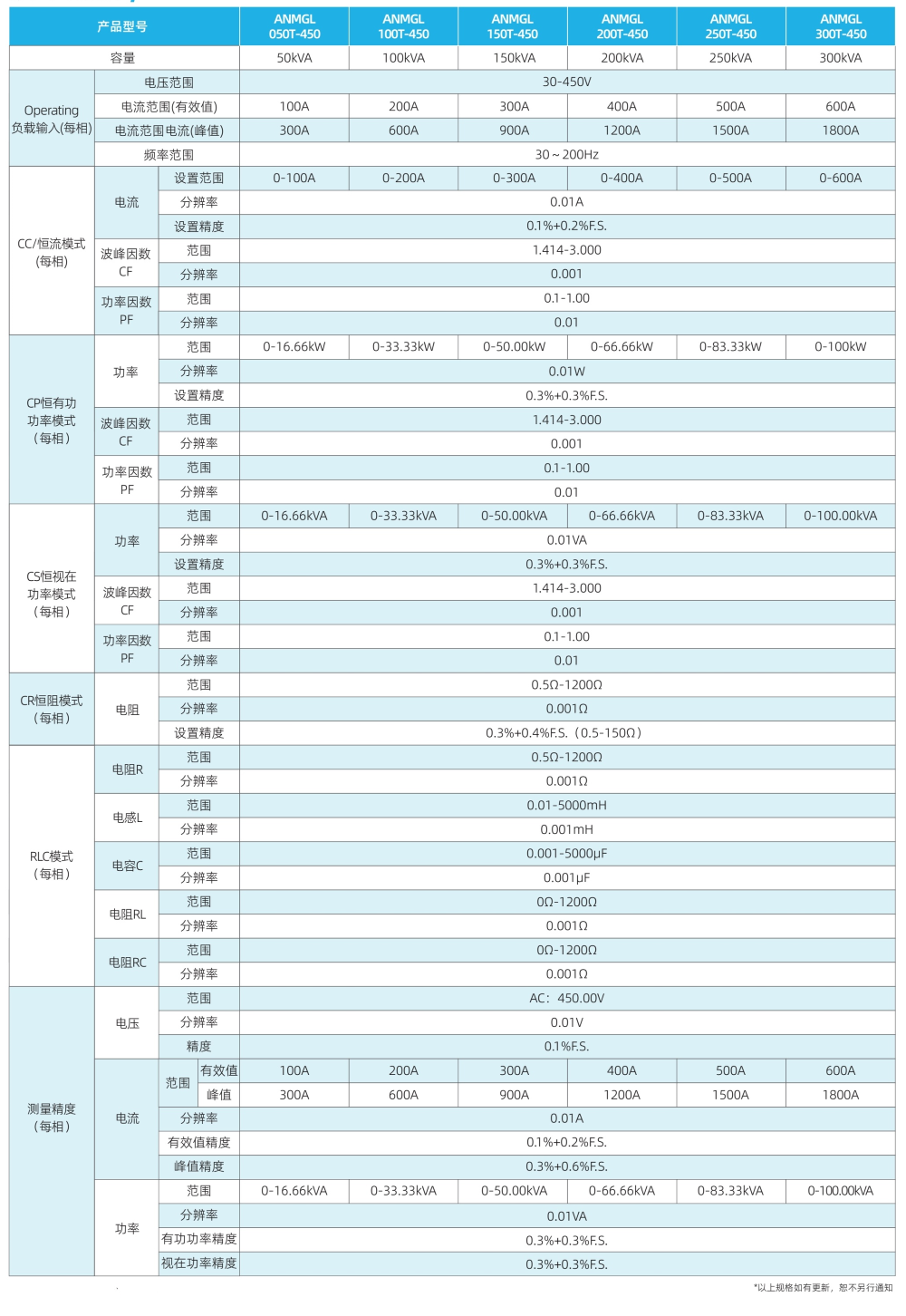

• 具有恒流/恒阻/恒有功功率/恒视在功率/RLC模拟电路负载/PQ模式等功能；

• RLC模式支持多种线性网络模型与非线性网络模型，PQ模式可进行孤岛保护特性测试；

• 负载参数支持在线调节，运行过程中即可实现不同负载特性的切换；

• 负载可设CF与PF值，可模拟多种类型负载

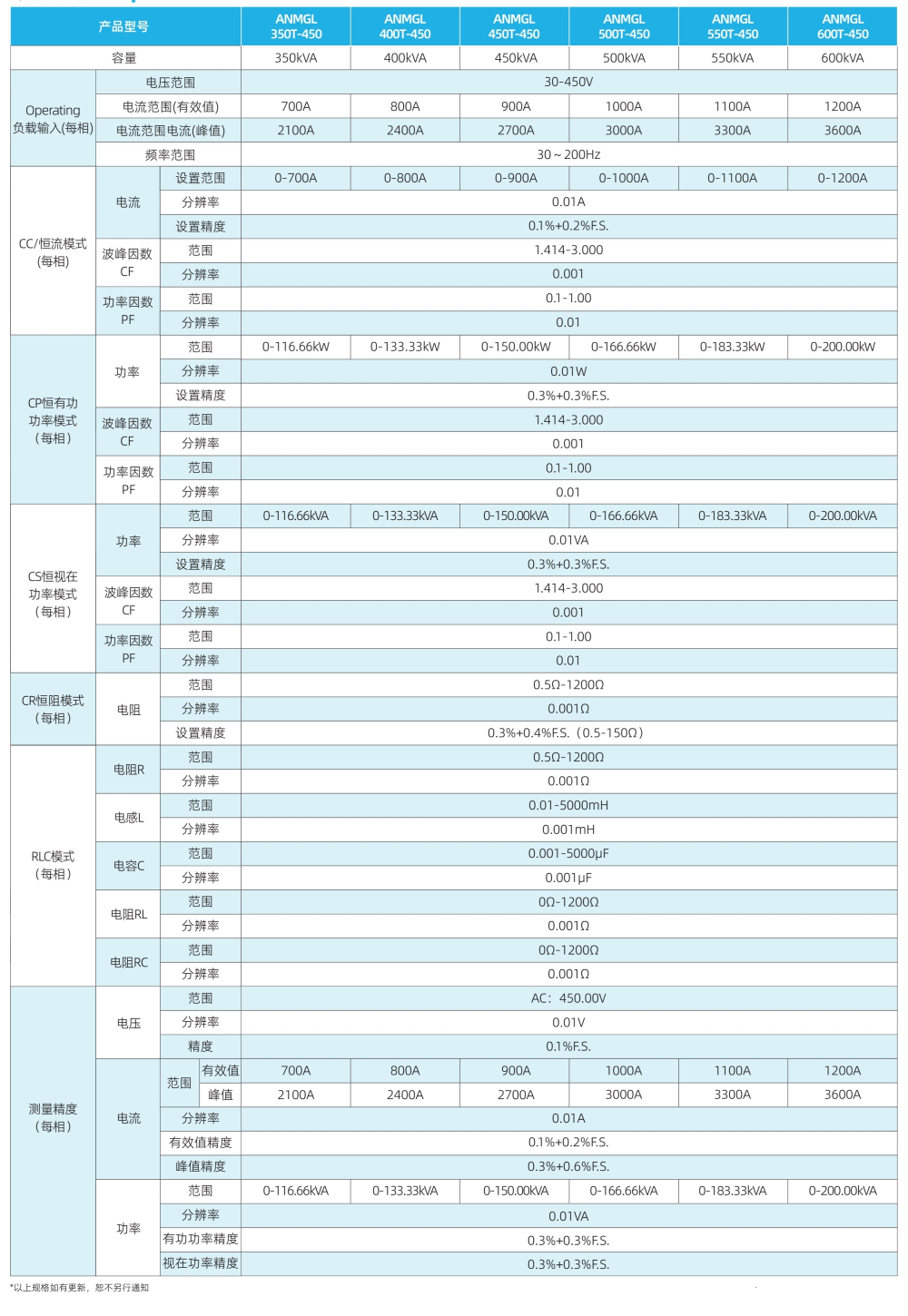

    三、负载模式
