1MHz多通道高精度功率分析仪 - 多通道高精度功率分析仪ANPA4000系列

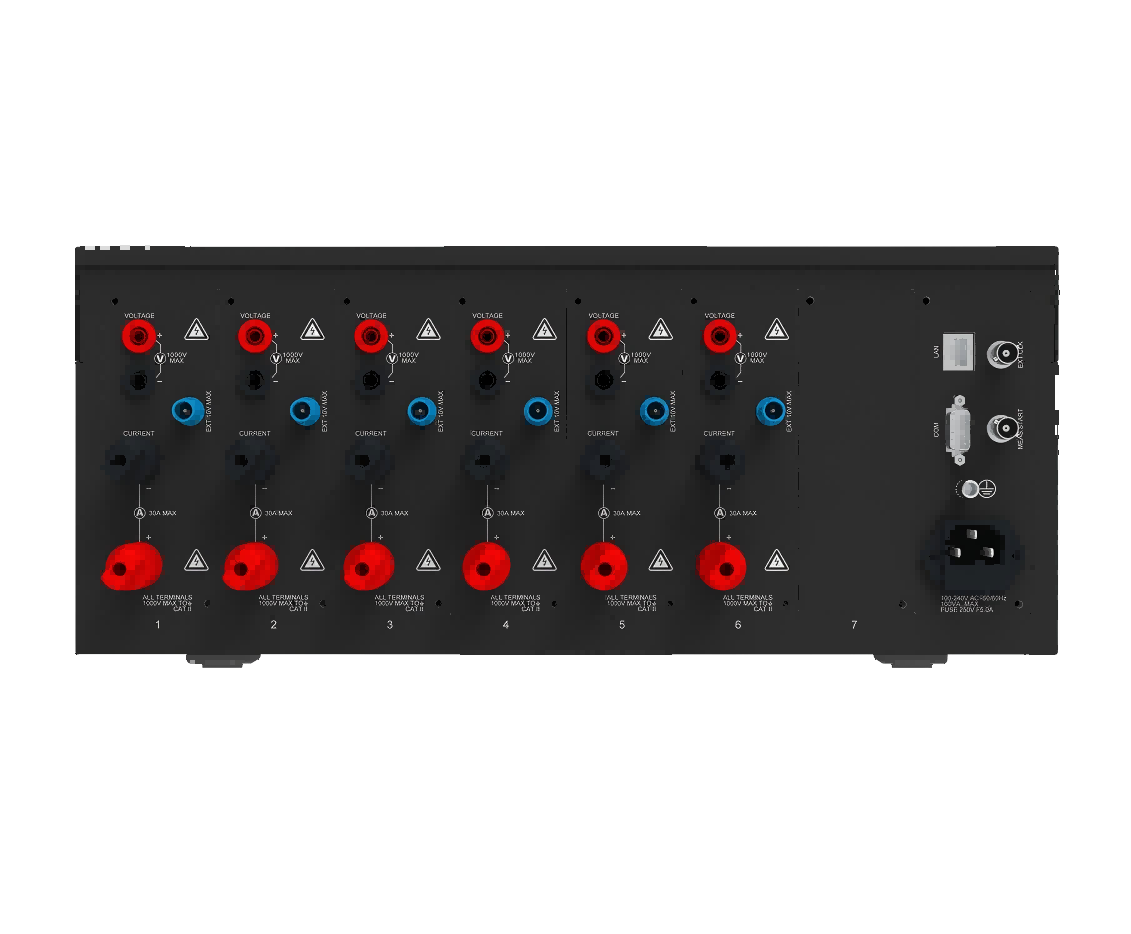

产品概述

　　八通道同步功率分析

　　基本精度 0.03% * 示值 + 0.05% * 量程

　　采样率 2MS/s

　　最大电压 1000V(DC1500V)

　　规格丰富 30A(标配)/5A，标配BNC接口，可选配传感器

　　电机测量可选配电机测量通道

　　液晶显示全触屏体验，显示界面条目自定义，多种波形显示

　　数据存储存储项目自定义，CSV格式导出，本地存储/截图保存

　　完美尺寸标准4U高度，符合系统集成要求

产品特点

　　★多通道：1～8通道同步测量单元配置，可灵活配置为多通道单相、三相三×2、三相四×2、四相(DC+三相三)等模式，满足多种负载(空调、逆变器、变频器、电机)测量需求;

　　★高精度：使用高速FPGA+ARM处理器双核处理，16位高速高精度AD转换器，基本精度可达0.05%，最快10ms显示数据更新周期;

　　★宽频带：交流、直流信号两用，功率测量带宽DC、0.5Hz~1MHz，可满足各种标准和非标准正弦波形负载功率测量;

　　★多规格：单通道可测量电流30A(可选配5A等规格，且支持混合搭配)，功率最小分辨力0.1mW，满足待机功耗测量需求和额定功率测量需求;

　　★电机测量：最多可选配两个电机测量通道，支持脉冲/模拟型扭矩、转速传感器，可计算转速、扭矩、同步速度、滑差、Pm、EaMU、EaMI。

　　★多路谐波分析：八通道可同时进行谐波分析，最高500次谐波测量，失真度分析，可直观显示各次谐波含量和总含量;

　　★多路频率测量：八通道可同时进行频率测量;

　　★线路滤波：采用500Hz、5.5kHz、50kHz的低通模拟滤波器和100Hz步进数字滤波器，可测量PWM波形的基波值，滤掉开关电源电流高频干扰;

　　★传感器：变比功能，支持常规I-I、V-V型电压/电流互感器;支持BNC接口的I-V型电流传感器，最大输入电压10V，可选配大电流传感器;

　　★效率计算：可同时测量设备的输入、输出能耗，并计算出其效率;

　　★电能累积：可单独累积正向电能量、反向电能量和综合电能量，进行买卖电能测量;

产品应用

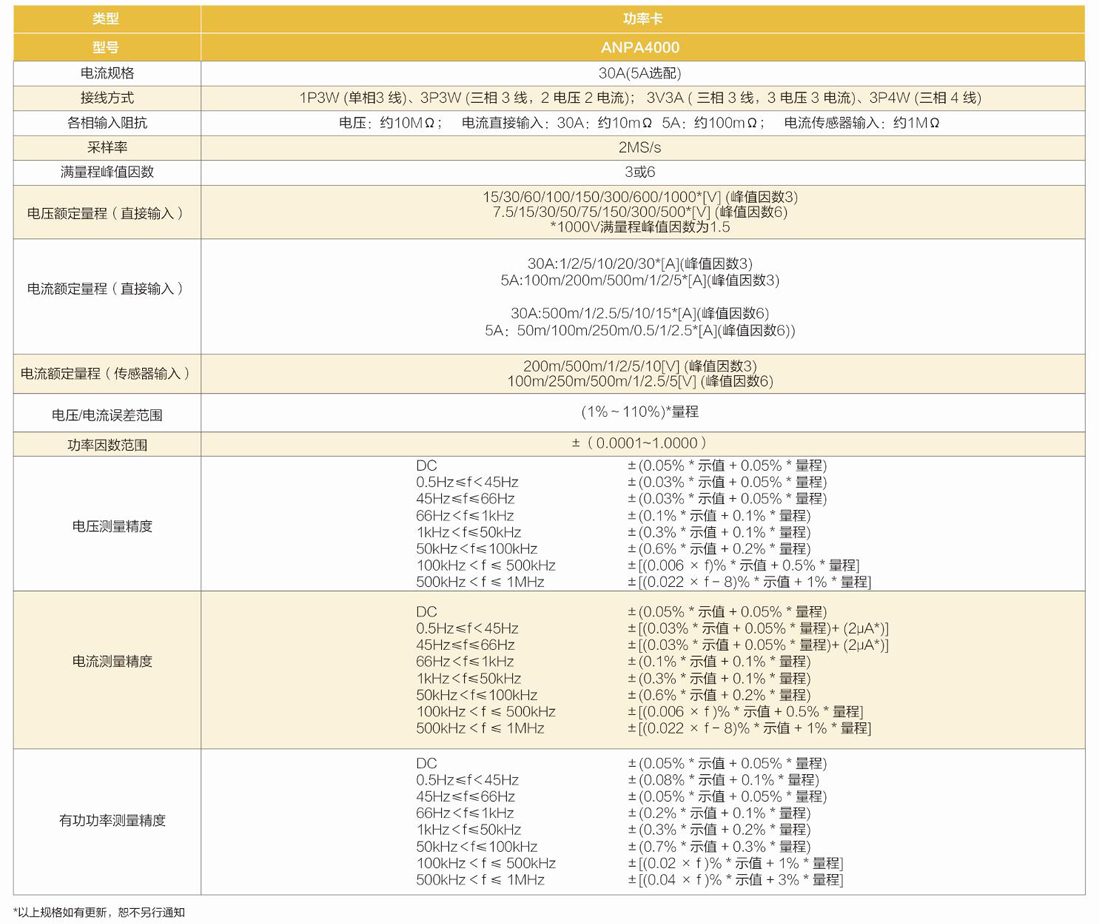

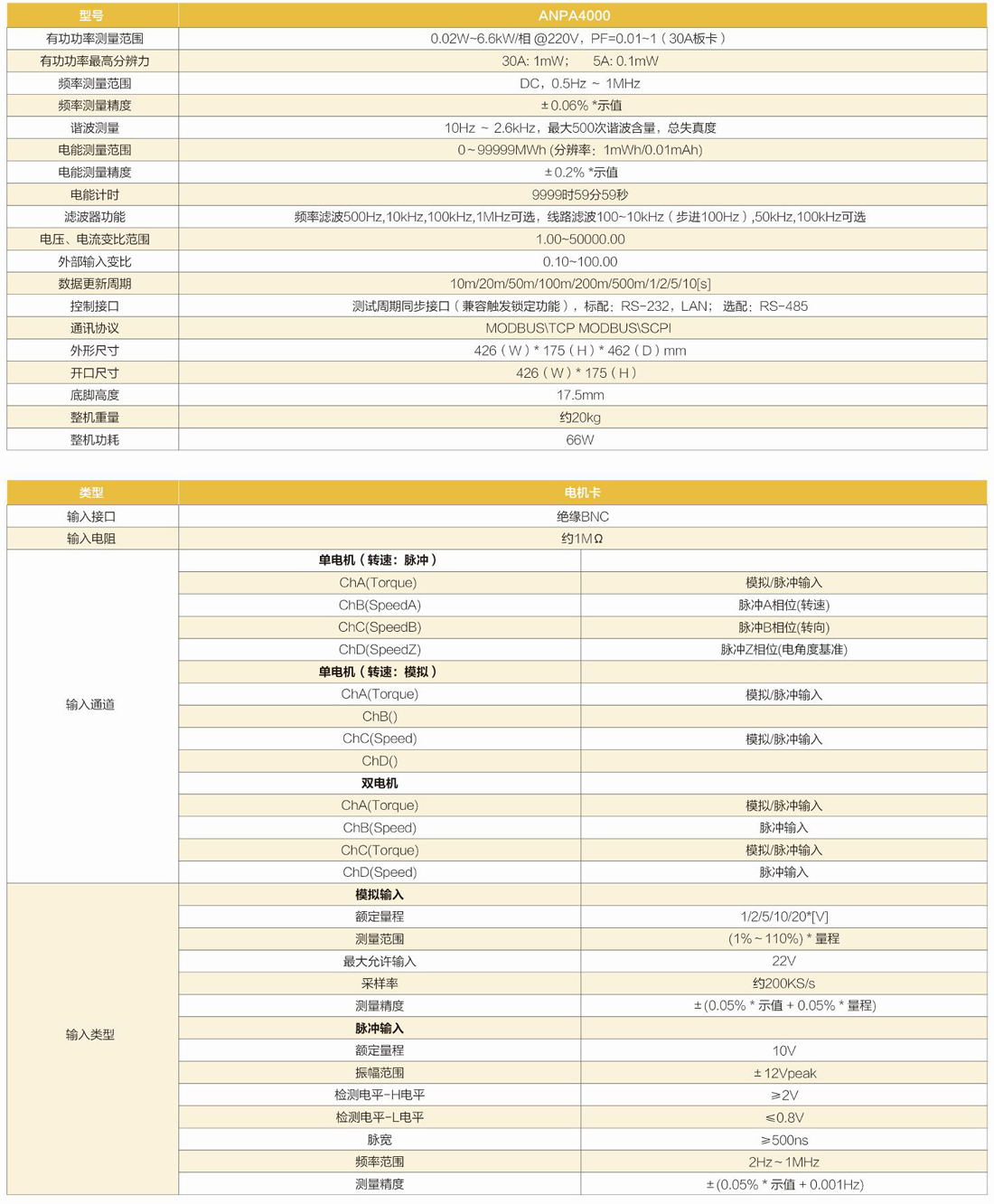

技术规格

型号	ANPA4000
电流规格	30A(5A选配)
接线方式	1P3W (单相 3 线)、3P3W (三相 3 线，2 电压 2 电流)、 3V3A (三相 3 线，3 电压 3 电流)、3P4W (三相 4 线)
各相输入阻抗	电压：约10MΩ 电流直接输入：30A：约10mΩ 5A：约100mΩ 电流传感器输入：约1MΩ
采样率	2MS/s
满量程峰值因数	3或6
电压额定量程（直接输入）	15/30/60/100/150/300/600/1000[V] (峰值因数3) 7.5/15/30/50/75/150/300/500[V] (峰值因数6) *1000V满量程峰值因数为1.5
电流额定量程（直接输入）	30A:1/2/5/10/20/30[A](峰值因数3) 5A:100m/200m/500m/1/2/5[A](峰值因数3) 30A:500m/1/2.5/5/10/15[A](峰值因数6) 5A:50m/100m/250m/500m/1/2.5[A](峰值因数6)
电流额定量程（传感器输入）	200m/500m/1/2/5/10[V] (峰值因数3) 100m/250m/500m/1/2.5/5[V] (峰值因数6)
电压/电流精度范围	(1%～110%) * 量程
功率因数范围	±(0.0001 ～ 1.0000)
电压测量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤50kHz 50kHz＜f≤100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz	±(0.05% * 示值 + 0.05% * 量程) ±(0.03% * 示值 + 0.05% * 量程) ±(0.03% * 示值 + 0.05% * 量程) ±(0.1% * 示值 + 0.1% * 量程) ±(0.3% * 示值 + 0.1% * 量程) ±(0.6% * 示值 + 0.2% * 量程) ±[ (0.006f )% 示值 + 0.5% * 量程] ±[ (0.022f-8)% 示值 + 1% * 量程]
电流测量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤50kHz 50kHz＜f≤100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz	±(0.05% * 示值 + 0.05% * 量程) ±[(0.03% * 示值 + 0.05% * 量程) + (2µA)] ±[(0.03% 示值 + 0.05% * 量程) + (2µA)] ±(0.1% 示值 + 0.1% * 量程) ±(0.3% * 示值 + 0.1% * 量程) ±(0.6% * 示值 + 0.2% * 量程) ±[ (0.006×f )% * 示值 + 0.5% * 量程] ±[ (0.022×f-8)% * 示值 + 1% * 量程]
有功功率测量精度	DC 0.5Hz≤f＜45Hz 45Hz≤f≤66Hz 66Hz＜f≤1kHz 1kHz＜f≤50kHz 50kHz＜f≤100kHz 100kHz < f ≤ 500kHz 500kHz < f ≤ 1MHz	±(0.05% * 示值 + 0.05% * 量程) ±(0.08% * 示值 + 0.1% * 量程) ±(0.05% * 示值 + 0.05% * 量程) ±(0.2% * 示值 + 0.1% * 量程) ±(0.3% * 示值 + 0.2% * 量程) ±(0.7% * 示值 + 0.3% * 量程) 不指定精度不指定精度
有功功率测量范围	0.02W~6.6kW/相 @220V，PF=0.01~1(30A板卡)
有功功率最高分辨力	30A: 1mW 5A:0.1mW
频率测量带宽	DC，0.5Hz ～ 1MHz
频率测量精度	±0.06% * 示值
谐波测量	10Hz ～ 2.6kHz，1~500次谐波含量，总失真度
电能测量范围	0～99999MWh (分辨率：1mWh/0.01mAh)
电能测量精度	±0.2% * 示值
电能计时	9999时59分59秒
滤波器功能	电压/电流模拟线路滤波及数字线路滤波；频率滤波
电压、电流变比范围	1.00 ～ 50000.00
外部输入变比	0.10 ~ 100.00
数据更新周期	10m/20m/50m/100m/200m/500m/1/2/5/10[s]
控制接口	测试周期同步接口（兼容触发锁定功能），标配：RS-232，LAN；选配：RS-485
通讯协议	MODBUSTCP MODBUSSCPI
外形尺寸	426（W）× 175（H）× 462（D）mm
开口尺寸	426（W）× 175（H）
底脚高度	17.5mm
整机重量	约20kg
整机功耗	66W

[条件]温度：23±5℃，湿度：30%~75%RH，输入波形：正弦波，共模电压：0V，线路滤波器：OFF，频率滤波器：440Hz以下ON，功率因数λ：1，峰值因数：3。预热后。接线状态下，调零或改变量程后。

测量精度公式中f是频率，单位kHz。

当数据更新率是10ms、20ms、50ms、100ms时，所有精度加读数的0.03%。

因调零或量程改变后温度变化的影响：

电压DC精度加量程的0.02%/℃，电流DC精度加500μA/℃，外部传感器DC精度加50μV/℃，功率DC精度加电压和电流影响的乘积。
