产品概述

AN29系列交直流电子负载具有灵活的并机、三相联机功能。多台并机时，可扩展电流和功率，满足大功率单相电源测试需求；三相联机时，组成三相负载，满足三相电源测试需求；也可以多台并机后再联机，组成大功率三相电子负载。

● 产品功能

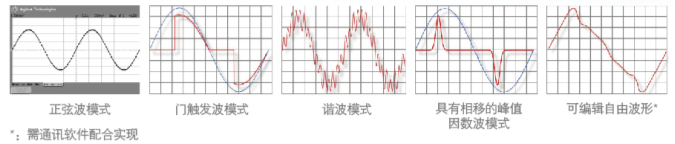

■ 交流负载可编辑多种控制波形

■ 测试功能

■ 功率因数测试

● AN29系列交流电子负载能够仿真电感性或电容性负载，功率因数从0到1。当负载电流的相移角度及CF两者均有设定时，PF值虽可由1到0，通过面板设置，无须接线，测试方法简洁方便。

■ 调整率测试

● AN29系列交流电子负载在定电流模式时，其负载电流是依设定值而定，而不会随着被测物的输出电压而改变。其特性如图所示，即负载电流保持设定值不变。

■ 动态性能测试

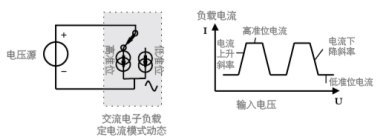

● 动态负载的操作是周期性的在两个负载准位间切换，如图所示。AN29系列交流电子负载在动态时电流上升、下降斜率独立可调。

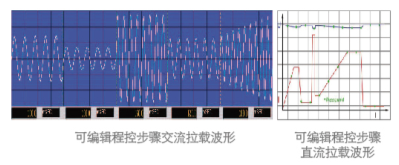

■ 可编辑步骤功能

负载具备4个存贮组，每组可包含10个步骤，串联最大可达40个步骤，也可分割使用。

■ 并机 / 联机功能

AN29系列交直流电子负载具有灵活的并机、联机功能。多台并机时，可扩展电流和功率，满足大功率单相电源测试需求；三相联机时，组成三相负载，满足三相电源测试需求；也可以多台并机后再联机，组成大功率三相电子负载。

产品特点

■ CE认证；

■ 功率范围：1400W-8400W；

■ 最低工作电压至2V，最高工作电压可到350Vrms；

■ 电流范围：10Arms-60Arms，峰值电流：45A-270A；

■ 频率范围：44-1000Hz，DC；

■ 峰值因数范围：1.4-5.000；

■ 功率因数可在线调节，设置范围0-1.0；

■ 可三相联机控制，组成三相交流电子负载；

■ 工作模式：恒电流CC、恒电阻CR、恒功率CP；

■ 电流相移：电流波形相移可在拉载过程中调节；

■ 直流：静态拉载、动态拉载、可编辑最大40步的程控拉载模式；

■ 交流：波形模拟功能；正弦波、3-15次谐波、Phase-Gate（门控触发波）、Crest-Factor（峰值因数波-整流模式）；

■ 具有电压上下限智能判别，超限报警功能（GO/NG功能，GO-通过，NG-不通过）；

■ 远地电压检测 sense 输入接口，用于精密的电压检测，消除大电流时引线压降引起的电压测量误差；

■ 保护功能：过电压、过电流、过功率、过温度、直流反极性；

■ 可进行电压、电流、功率、频率以及功率因数的测量。

产品应用

新能源汽车：OBC、DC-DC、电池、充电桩

储能：PCS、BMS、电池簇

光伏/风电：逆变器、变流器

电力电源：AC-DC、DC-DC、通信电源、服务器电源

UPS/数据中心：UPS、PDU、直流供电

半导体：SiC/GaN、IGBT、MOSFET

轨道交通：车载电源、牵引系统

家电/消费：适配器、电池包

技术规格

型号	AN29201	AN29202	AN29203
功率	1400W	2800W	4200W
电流	0 ~ 10Arms (45Apeak,)	0 ~ 20Arms (90 Apeak,)	0 ~ 30Arms (135 Apeak,)
电压	2~ 260Vrms (360 Vpeak)，可定制2V~350Vrms（500Vpeak）
频率	44 ~ 1000Hz, DC
交流部分
定电流模式
设定范围	0 .2~ 10Arms, 可编程	0.2 ~ 20Arms, 可编程	0 .2~ 30Arms, 可编程
精度	DC/50/60/400Hz:0.1% + 0.2%量程
分辨率	2mA	5mA	5mA
定电阻模式
设定范围	1Ω~1200Ω, 可编程	1Ω~600Ω, 可编程	1Ω~400Ω, 可编程
精度	DC/50/60/400Hz：最小阻值~1/2最大阻值：±（1.5% 设定值+0.5%量程）；大于1/2最大阻值~最大阻值：±（3.5%设定值 +0.5%量程）
分辨率	0.2Ω	0.1Ω	0.067Ω
定功率模式
设定范围	10 W ~1400W, 可编程	10 W ~2800W, 可编程	10 W ~4200W, 可编程
精度	DC/50/60/400Hz: 0.2% + 0.3%量程
分辨率	0.25W	0.5W	0.75W
峰值因数波模式
峰值因数设定范围	1.4 ~ 5.0, 可编程
相移角度设定范围	-90°~+90°，可编程
门控触发波模式
导通角	0-359°
关断角	1-360°
谐波模式
次数	1-15
设定范围	0-1
分辨率	0.1%
功率因素
设定范围	0 ~ 1超前或滞后	0 ~ 1超前或滞后	0 ~ 1超前或滞后
精度	1%量程	1%量程	1%量程
分辨率	0.01
直流部分
电压工作范围	2V ~ 260V，可定制2V~350V
电流设定范围	0.2A ~ 10A	0.2A ~ 20A		0.2A ~ 30A
最小工作电压	2V
上升时间	1ms
工作模式	定电流、定电阻、定功率、动态
短路电流仿真	使用定电阻模式
测量部分
电压测量范围	2V ~ 260V，可定制2V~350V
电压测量精度	DC/50/60/400Hz:0.1% + 0.1%量程
电压分辨率	100mV
电流测量范围	0~10.00A	0~20.00A	0~30.00A
电流测量精度	DC/50/60/400Hz:0.1% + 0.2%量程
电流分辨率	2.0mA	4.0mA	6.0mA
其它参数	有功(W), 视在(VA),无功(VAR), 功率因素, 频率
其它
保护	过电流：10.5Arms；过电压：273Vrms；过功率：1470W；过温度	过电流：21Arms；过电压：273Vrms；过功率：2940W；过温度	过电流：31.5Arms；过电压：367Vrms；过功率：4410W；过温度
控制接口	标配：RS-232，USB；选配：网口
工作电压	115/230 Vac ±10%
尺寸宽高深(mm)	外形尺寸：439220481 整体尺寸：482220522
机脚高度（mm）	15

型号	AN29204	AN29205		AN29206
功率	5600W	7000W		8400W
电流	0 ~ 40Arms (180Apeak,)	0 ~ 50Arms (225 Apeak,)		0 ~ 60Arms (270 Apeak,)
电压	2~ 260Vrms (360 Vpeak)，可定制2V~350Vrms（500Vpeak）
频率	44 ~ 1000Hz, DC
交流部分
定电流模式
设定范围	0.4 ~ 40Arms,可编程	0.4 ~ 50Arms, 可编程		0.4 ~ 60Arms, 可编程
精度	DC/50/60/400Hz:0.1% + 0.2%量程
分辨率	7mA	9mA		10mA
定电阻模式
设定范围	1Ω~300Ω, 可编程	1Ω~240Ω, 可编程		1Ω~200Ω, 可编程
精度	DC/50/60/400Hz：最小阻值~1/2最大阻值：±（1.5% 设定值+0.5%量程）；大于1/2最大阻值~最大阻值：±（3.5%设定值 +0.5%量程）
分辨率	0.05Ω	0.04Ω		0.04Ω
定功率模式
设定范围	10W~5600W, 可编程	10W~7000W, 可编程		10W~8400W, 可编程
精度	DC/50/60/400Hz: 0.2% + 0.3%量程
分辨率	1W	1.25W		1.5W
峰值因数波模式
峰值因数设定范围	1.4 ~ 5.0, 可编程
相移角度设定范围	-90°~+90°，可编程
门控触发波模式
导通角	0-359°
关断角	1-360°
谐波模式
次数	1-15
设定范围	0-1
分辨率	0.1%
功率因素
设定范围	0 ~ 1 超前或滞后	0 ~ 1超前或滞后		0 ~ 1超前或滞后
精度	1%量程	1%量程		1%量程
分辨率	0.01
直流部分
电压范围	2V ~ 260V，可定制2V~350V
电流范围	0.4A ~ 40A		0.4A ~ 50A		0.4A ~ 60A
最小工作电压	2V
上升时间	1ms
工作模式	定电流、定电阻、定功率、动态
短路电流仿真	使用定电阻模式
测量部分
电压测量范围	2V ~ 260V，可定制2V~350V
电压测量精度	DC/50/60/400Hz:0.1% + 0.1%量程
电压分辨率	100mV
电流测量范围	0~40.00A	0~50.00A		0~60.00A
电流测量精度	DC/50/60/400Hz:0.1% + 0.2%量程
电流分辨率	8.0mA	10.0mA		12.0mA
其它参数	有功(W), 视在(VA),无功(VAR), 功率因素, 频率
其它
保护	过电流：42Arms；过电压： 273Vrms；过功率：2880W；过温度	过电流：52.5Arms；过电压：273Vrms；过功率：7350W；过温度		过电流：63Arms；过电压：273Vrms；过功率：8820W；过温度
控制接口	标配：RS-232，USB；选配：网口
工作电压	115/230 Vac ±10%
尺寸宽高深(mm)	外形尺寸：439352481 整体尺寸：482352522
机脚高度（mm）	15
