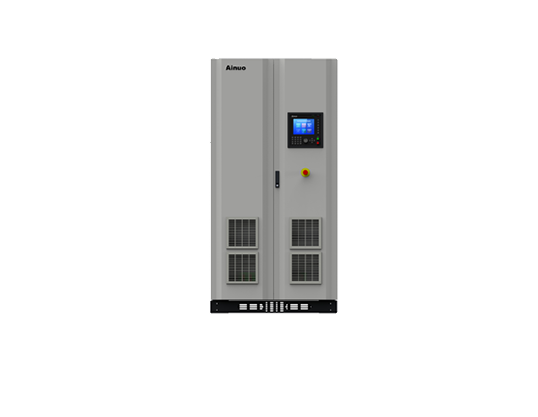

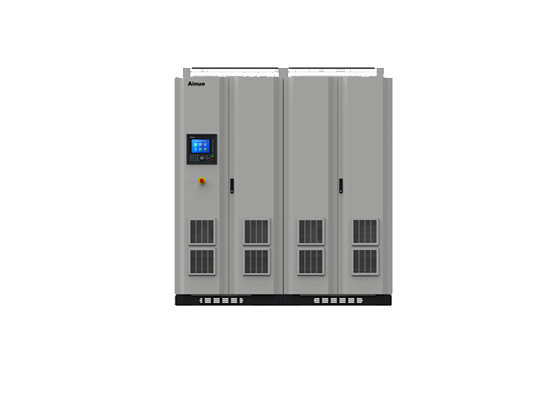

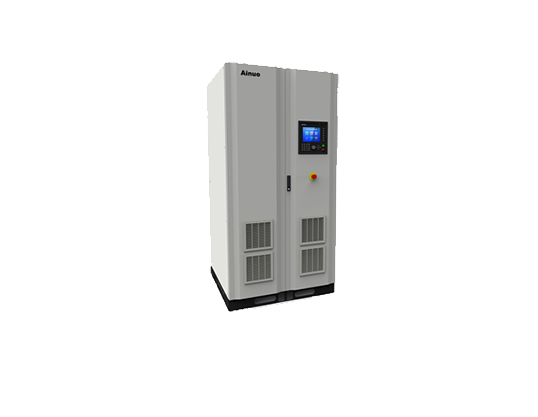

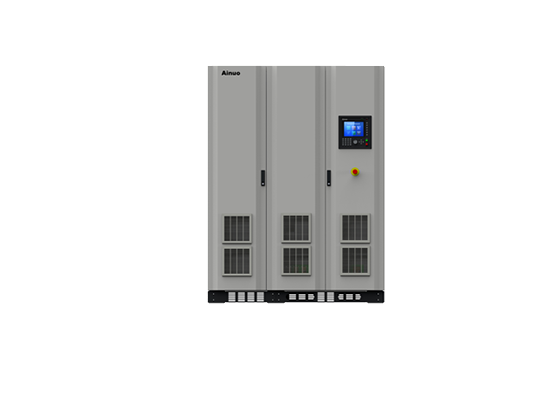

燃料电池专用直流电子负载
型号:
ANELF系列
应用:
燃料电池电堆、燃料电池发动机系统,燃料电池备用电源等
产品概述 产品特点 产品应用 技术规格
产品概述

■   燃料电池专用直流电子负载ANELF系列是针对燃料电池电堆、燃料电池发动机系统,燃料电池备用电源等测试开发的一款馈能型直流电子负载。

■   采用高频PWM整流和双向DCDC变换技术,FPGA数字控制技术,响应速度快,同时具备全功率段能量回馈电网功能。数字控制技术,直流输入电压范围更宽,可实现0V~满量程的全范围输入。低压大电流的负载输入特性和能量回馈功能设计,适用于燃料电池电堆和燃料电池发动机系统等测试领域。


产品特点

■   PWM整流和双向DCDC两级电路设计,实现能量自动回馈电网的负载功能,具有节能降耗、绿色环保的突出优势。
■   主流高频PWM整流控制技术,功率因数≥0.99,THD和注入谐波电流满足国标GB/T14549-93要求,能量高品质回馈电网。
■   优化的双向DCDC变换技术,负载直流输入电压范围更宽,实现0V-满量程全范围输入。
■   高精度控制:电压、电流精度±0.1%F.S。
■   快速动态响应:10%-90%突加载和90%-10%突减载响应时间≤10ms。
■   针对燃料电池行业测试,采用先进的IGBT并联技术,实现低压大电流稳定控制。
■   CC、CV 、CP三种工作模式。
■   多重保护功能:输入过欠压、缺相、输出过压、IGBT过热、IGBT过流、过温保护,短路限流保护。
■   内置EMI滤波器,可以很好的滤除由于高频开关过程导致的干扰信号。
■   通讯及远程控制功能:标配CAN、RS232/RS485通信接口和上位机远程控制软件。
■   整机实行严格的热管理设计,工作稳定可靠。
■   大屏幕液晶显示,同时兼容按键和触摸屏操作,适合各种恶劣工况环境下操作使用。
■   锁屏(键)功能:当客户超过5分钟不操作电源时,电源会自动锁闭键盘和触摸屏输入。

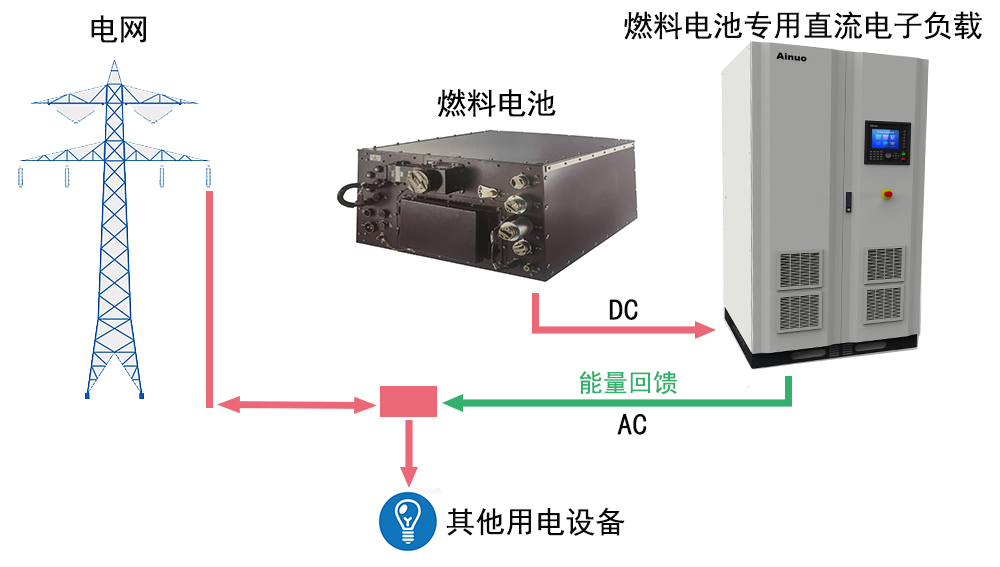

产品应用

■   ANELF系列燃料电池专用直流电子负载是针对燃料电池电堆、燃料电池发动机系统,燃料电池备用电源等测试开发的一款馈能型直流电子负载。

技术规格

产品型号及规格参数:


电压等级产品型号额定电流 (A)峰值电流 (A)电流峰值时间(S)额定功率(Kw)峰值功率(Kw)功率峰值时间 (S)
500VANELF500-20020030060609060
ANELF500-300300450609013560
ANELF500-4004004806012014460
ANELF500-5005006006012014460
800VANELF800-10010015060609060
ANELF800-20020030060609060
ANELF800-300300450609013560
ANELF800-5005007506016024060
ANELF800-6006008006025033360
ANELF800-750C7508506030034060
ANELF800-80080010406035045560
ANELF800-900C90011006040048960
ANELF800-1000C100012606050063060
ANELF800-2000C20002520601000126060
1000VANELF1000-200200260609011760
ANELF1000-3503504556016020860
ANELF1000-4004005206025032560
ANELF1000-5005006506025032560
ANELF1000-650C6508506030039260
ANELF1000-900C90012006040053360
ANELF1000-1000C100012606050063060
ANELF1000-2000C20002520601000126060


ANELF系列通用参数

直流输入

电压范围及精度

0-1000V,0.1%F.S  ,分辨力 0.1V

电流范围及精度

0-2000A,0.1%F.S  ,分辨力 0.1A

电源效应

源效应0.1%F.S,负载效应0.1%F.S

纹波(Vpp)

0.2%F.S

瞬态恢复时间

≤5ms

电流上升时间

≤1ms

交流输出

相数

三相四线+PE,380V±57V,45~55Hz

功率因数

≥0.99

总谐波含量

≤3%

回馈功能

全功率段能量回馈

功能

波形编辑

电压电流斜率、阶梯、循环控制、跳转控制

急停功能

具备急停按钮

保护功能

IGBT过热、IGBT过流、变压器过热、输出缺相、母线过压、输入过压、输入过流

通信接口

RS232/RS485,CAN口

本地操作

同时兼容触摸和按键操作

显示

大屏幕彩屏液晶

使用环境

温度0~40℃,湿度20~90%RH

重量

1030kg

尺寸W×H×D(mm)

1000*1900*1000(不计底座,底座100),总高2000

120kW以上功率外形尺寸和重量请来电详询。



上述规格仅供参考,具体技术规格以合同约定为依据。
